技術データ

  • 24時間気密試験を全数に実施
  • デュアルシールシステムを備えているので、バルブを両方
    向に操作でき、設置が簡単
  • 金属間可動部なし
  • メンテナンスフリー
  • ハンドル方向で開閉確認
  • シリコンフリー潤滑剤使用
  • クロームメッキされた真鍮ボールの高い耐久性
  • ステムへの過剰応力保護のためのハンドルストッパー構造
  • 熱鍛造サンドブラスト処理を施した、
    外部ニッケルメッキボディ
    及びエンドキャップ
  • EN12165及びEN12164に準拠する高品質の真鍮材を使用
  • 飛び出し防止設計ステムで安全確保
  • 二枚のFPM製Oリングがステムの安全性を確保
  • フレキシブルリップ設計の純PTFEシート
  • ISO 7/1、BS21 BSPT テーパーネジ仕様 (JIS B 0203相当)
  • DIN 3357 既定のフルボア最大流量を確保
  • ステムエクステンション
  • Geomet® カーボンスティール製レバー
  • オーバルロック機能付きハンドル
  • 特許品のロックハンドル
  • ショットハンドル
  • メモリーストップ
  • オスネジ構造
  • EN 10226-1、ISO 228 平行メス x メスネジ
  • ステンレス製ボール (1.4401 / AISI 316)
  • ガラス繊維強化PTFEシート
  • カスタム設計
  • 耐圧 :2Bまで 4Mpa(600PSI)、2B超過 3Mpa(450PSI)
    [常温・通常圧]
  • 温度 : -40℃ ~ +170℃

注意:流体の凍結はバルブ本体の損傷に繋がる恐れがあります

  • RoHS 準拠品
  • オーストラリアガス協会認定品
  • FM - Factory Mutual 認定品 (アメリカ)
  • 英国規格協会認定品 (BSI Group)

注意:認証は特定の設計・サイズに適応されます

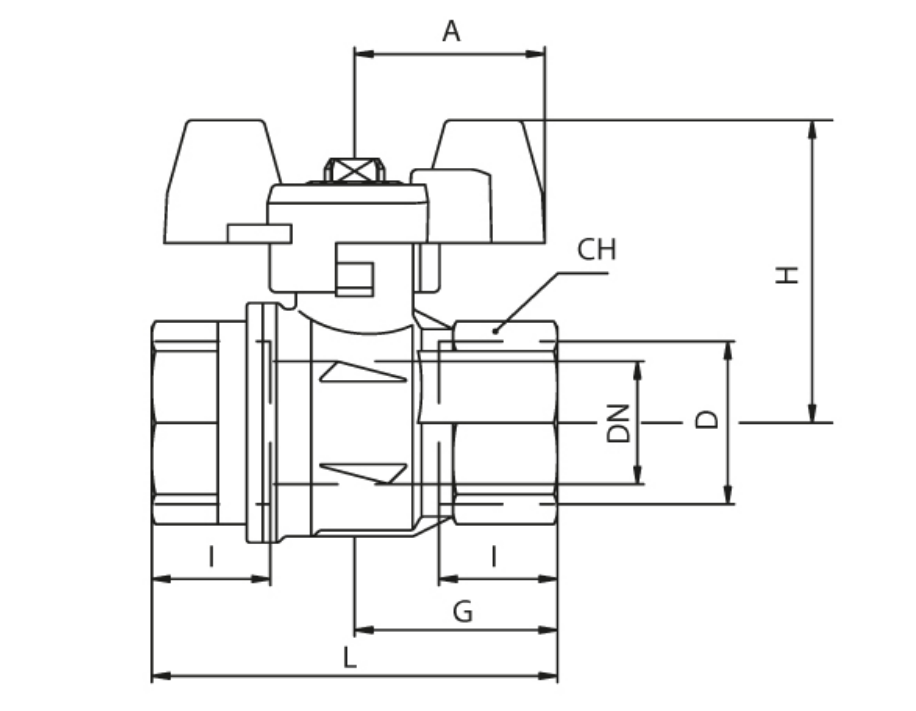

DNは公称流量径を示します。
実際の流量はフルポート DIN 3357 パート 4 に準拠
2B以上のバルブのステム構成は少し異なります
ボール バルブは、ハンドルに 1 1/4 インチから 2 インチの
CE マークが付いています。
2B以上のボディに下記の通りマークされています:
CE 0425 cat IIIB+D PS: 5 GAS TS1:-20°C TS2: +60°C

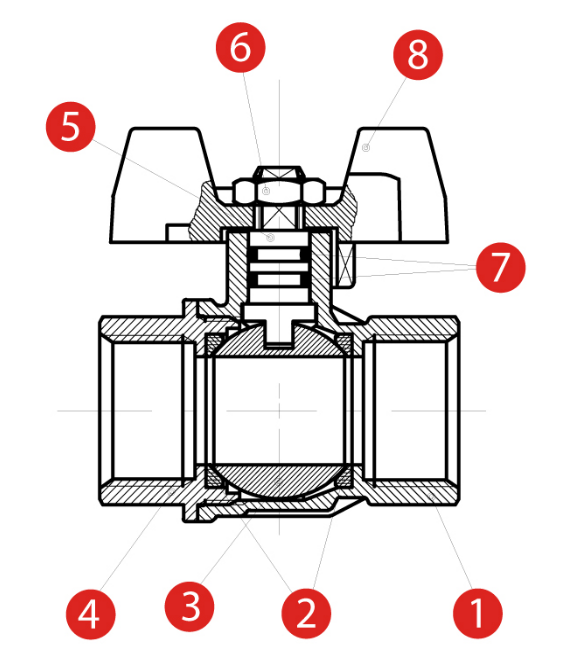

部品説明 個数 材質
ニッケルメッキボディ (2Bまで 外部ニッケルメッキ・内部ニッケルメ無し)
1
CW617N (C3771相当)
シート
2
PTFE
クロームメッキボール
1
CW617N (C3771相当)
ニッケルメッキエンドキャップ (2Bまで 外部ニッケルメッキ・内部ニッケルメッキ無し)
1
CW617N (C3771相当)
ニッケルメッキステムOリング設計
1
CW617N (C3771相当)
ジオメット®加工ナット
1
CB4FF
Oリング
2
FPM
蝶形ハンドル
1
DC01

1 1/2 Bの中空ボール

圧力・温度ダイアグラム

ガス用のAS4617制限︓ 2Bまで作動圧力2100KPa、2.1 / 2B~4B 作動圧力1500KPa、温度0℃+ 60℃

圧力損失チャート

技術情報

製品ラインナップに関するお問い合わせください。

XCES84U
-
4564
