技術データ
- デュアルシールシステムを備えているので、バルブを両方
向に操作でき、設置が簡単 - ハンドル方向で開閉確認
- シリコンフリー潤滑剤使用
- 試験規格はAPI 598
- NACE準拠 ： MR-01-75
- ステムへの過剰応力保護のためのハンドルストッパー構造
- CF8M ステンレススチール ボディ
- 飛び出し防止設計ステムで安全確保
- PTFE シート
- ビニールコーティングのステンレススチールロックハンド
ル使用 - ISO 7/1、BS21 BSPT テーパーネジ仕様(JIS B 0203相当)
- 耐圧 ： 7 MPa (1000 PSI) ［常温・通常圧］
- 蒸気 ： 1.03 MPa WSP
- 真空 ： 2x10-2Torr
- 温度 ： -45℃+200℃
注意： 流体の凍結はバルブ本体の損傷に繋がる恐れがあります
- RoHS 準拠品
注意： 認証は特定の設計・サイズに適応されます

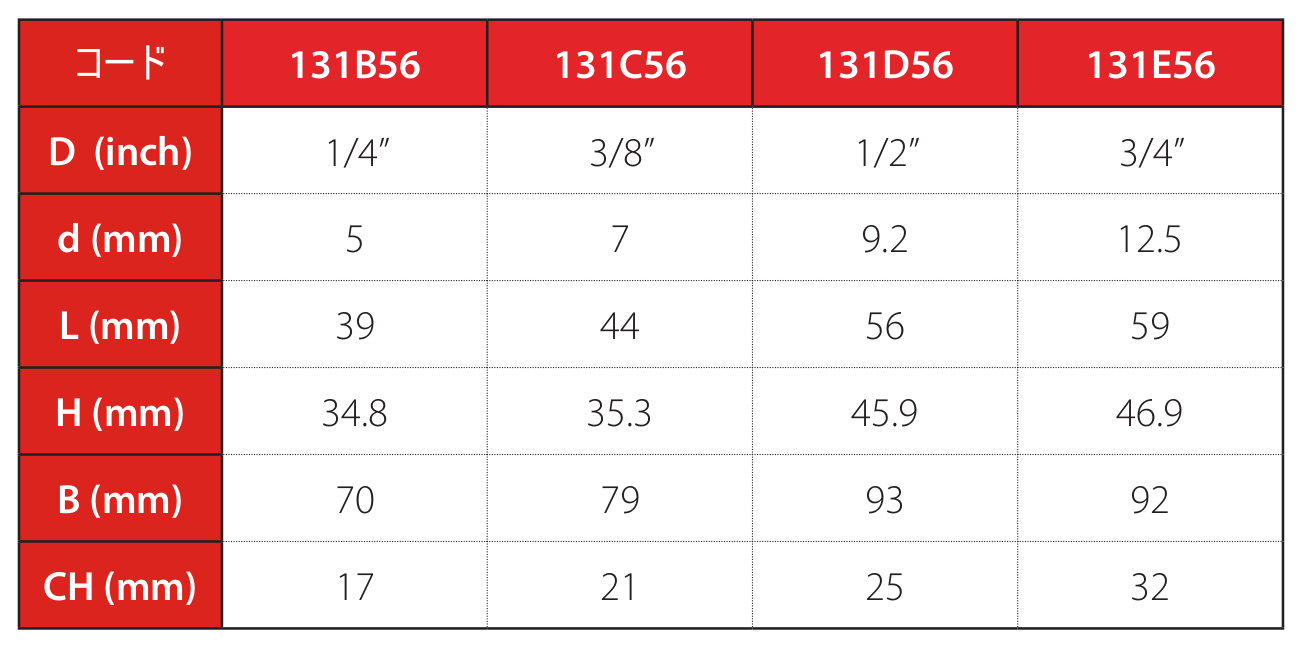

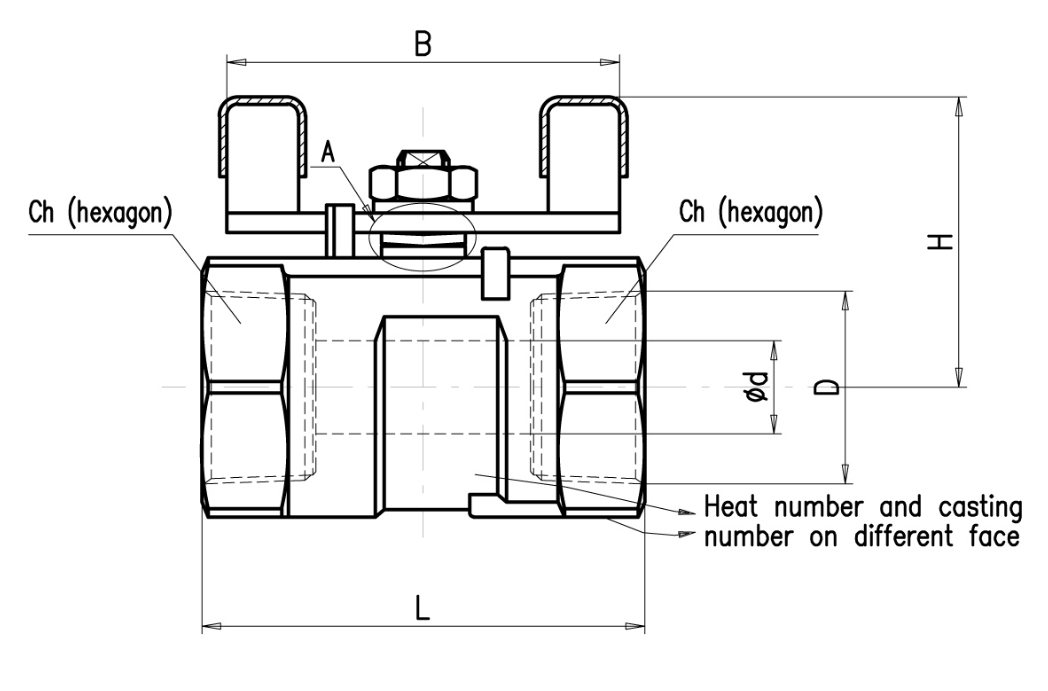

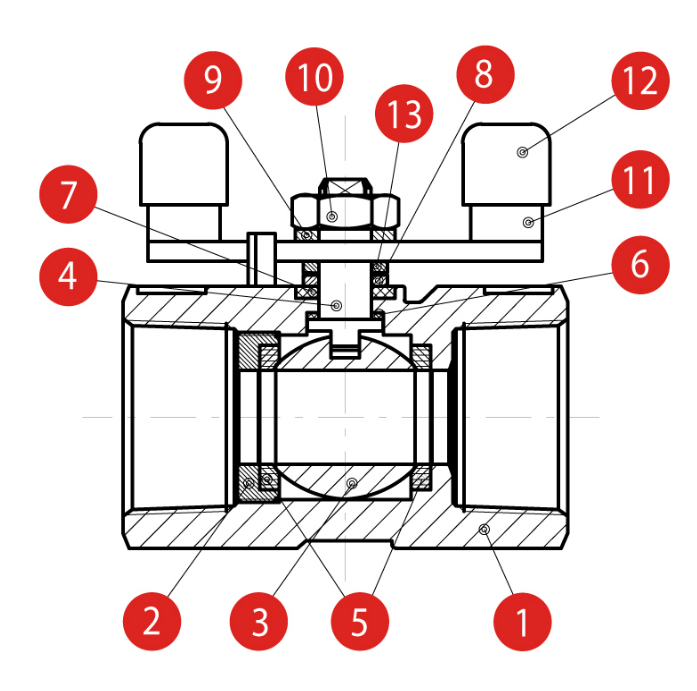

| 部品説明 | 個数 | 材質 |
|---|---|---|
|
ボディ
|
1
|
A351 CF8M
|
|
インサート
|
1
|
AISI316
|
|
ボール
|
1
|
AISI 316 or A351-CF8M
|
|
ステム
|
1
|
A276 Gr. 316
|
|
シート
|
2
|
PTFE
|
|
スラストワッシャー
|
1
|
PTFE
|
|
パッキン
|
1
|
PTFE
|
|
ワッシャー
|
1
|
A240 SS304
|
|
ロックワッシャー
|
1
|
A493 SS304
|
|
ステムのナット
|
1
|
A194 Gr.8
|
|
蝶形ハンドル
|
1
|
A240 SS304
|
|
ハンドルのコーティング
|
1
|
ビニールグリップ
|
|
凹ワッシャ
|
1
|
SS301
|
スチーム仕様に関しては、1.03Mpa（定圧）となります。
スチームを流体として使用する際、中間停止での使用は
シート部にダメージを与える可能性がありますので、ご注意下さい。
ご不明な点はご連絡下さい。

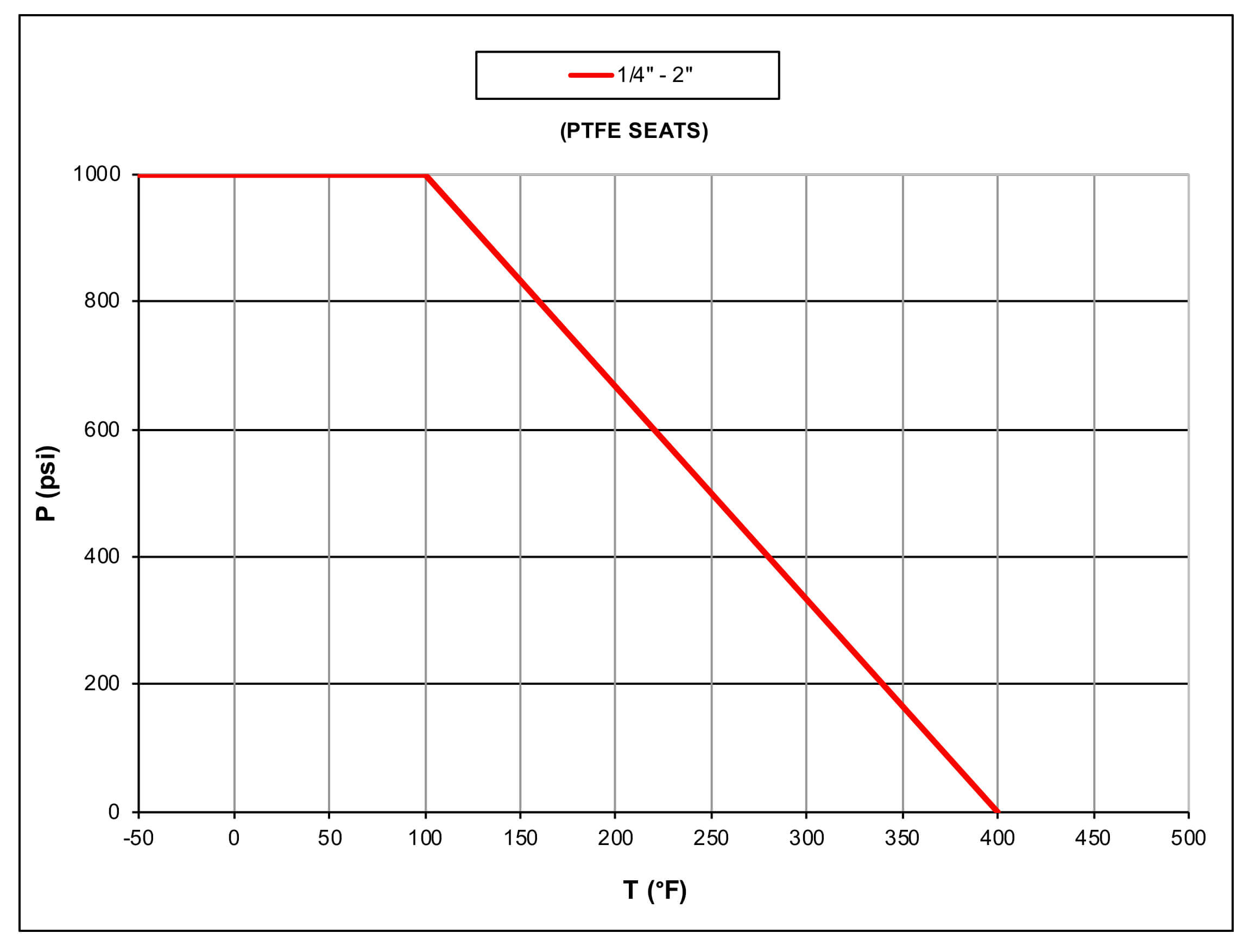

圧力・温度ダイアグラム

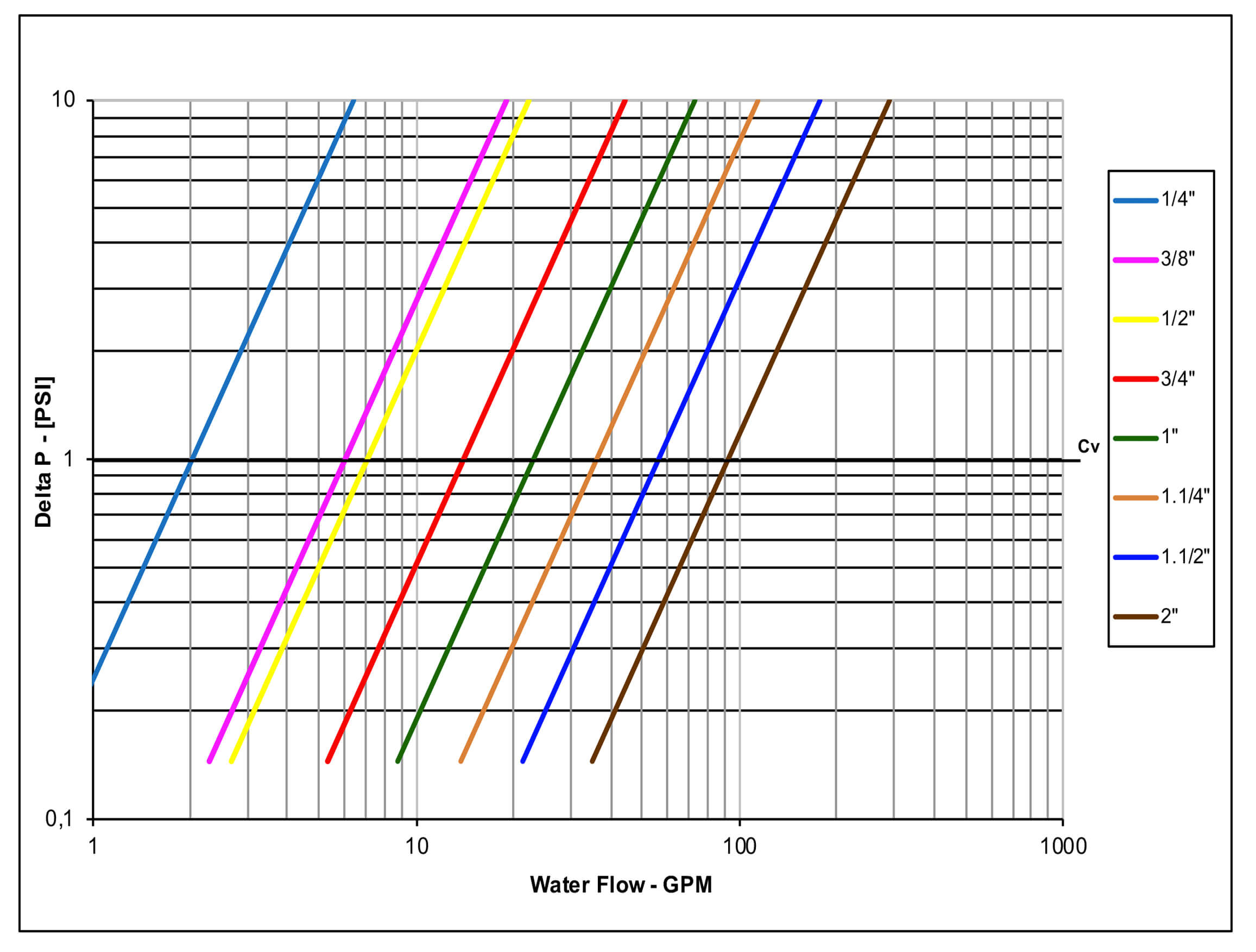

圧力損失チャート
