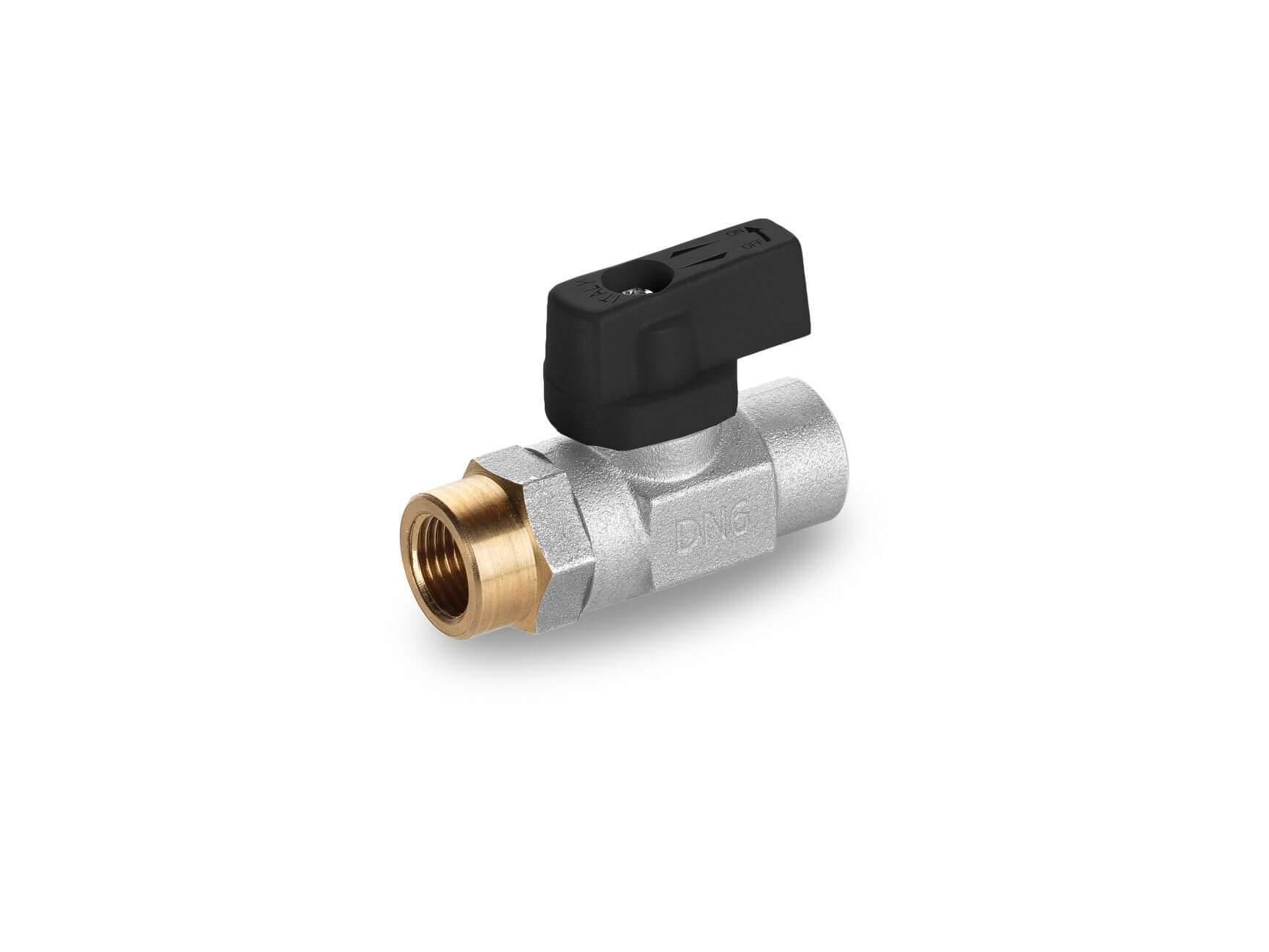

技術データ

  • デュアルシールシステムを備えているので、バルブを両方
    向に操作できるため、設置が簡単
  • 金属間可動部なし
  • メンテナンスフリー
  • シリコンフリー潤滑材使用
  • クロームメッキされた真鍮ボールの高い耐久性
  • 気密試験を全数に実施
  • ステムへの機械ストレス軽減を考えられたハンドルストッ
    パー構造
  • ハンドル又はステム方向で開閉確認
  • サンドブラスト処理を施した鍛造真鍮製ボディ
  • EN12164に準拠する高品質の真鍮材を使用
  • 飛び出し防止設計で安全性確保
  • FPM製Oリングがステムの安全性を確保
  • フレキシブルリップ設計の純PTFEシート
  • ISO 7/1、BS21 BSPT テーパーネジ仕様(JIS B 0203 相当)
  • バルブ稼動中に取り外し可能な強化ナイロン製の黒い
    ウェッジハンドル

注意: 仕様範囲外の温度や電気負荷を超えないようにしてください

  • オス – メスネジ
  • ISO228 平行ネジ構造
  • NPT テーパー ANSI B.1.20.1 ネジ
  • CW602N真鍮材
  • 追加の接続オプション
  • 耐圧 : 6 MPa (900 PSI) [常温・通常圧]
  • 温度 : -20°C (-4°F) / +90°C (+200°F)

注意: 流体の凍結はバルブ本体の損傷に繋がる恐れがあります

  • RoHS 準拠品

注意: 認証は特定の設計・サイズに適応されます

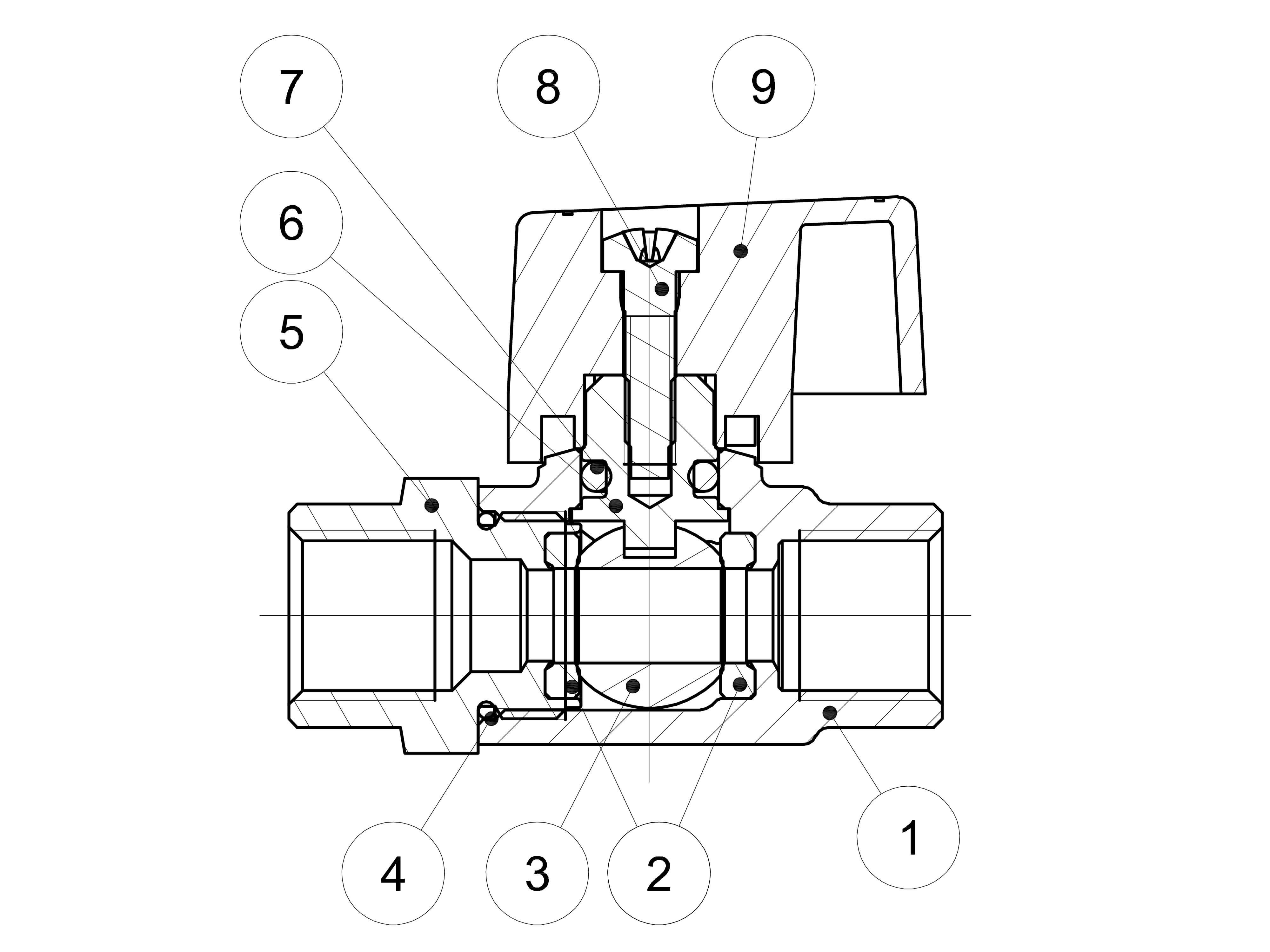

部品説明 個数 材質
ニッケルメッキボディ (外部ニッケルメッキ・内部ニッケル メッキ無し)
1
CW617N (C3771相当)
ボールシート
2
PTFE
クロームメッキボール
1
CW617N (C3771相当)
Oリング
1
HNBR
ニッケルメッキエンドナット (外部ニッケルメッキ・内部ニッケル メッキ無し)
1
CW617N (C3771相当)
メッキされていないステム
1
CW617N (C3771相当)
Oリング
1
FPM
亜鉛メッキネジ
1
C10C (10263-2)
ハンドル(黒色)
1
30%グラス強化ナイロン

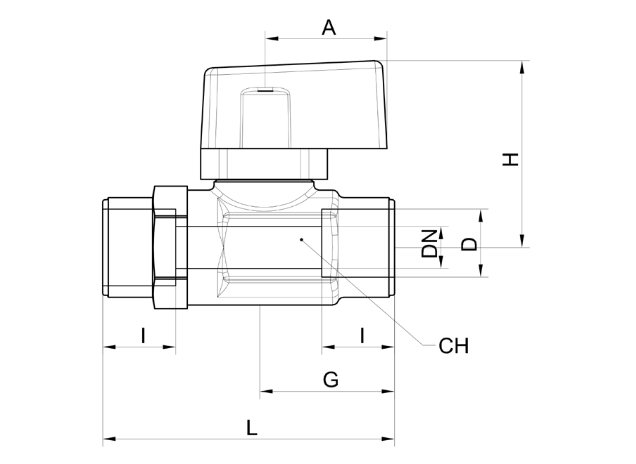

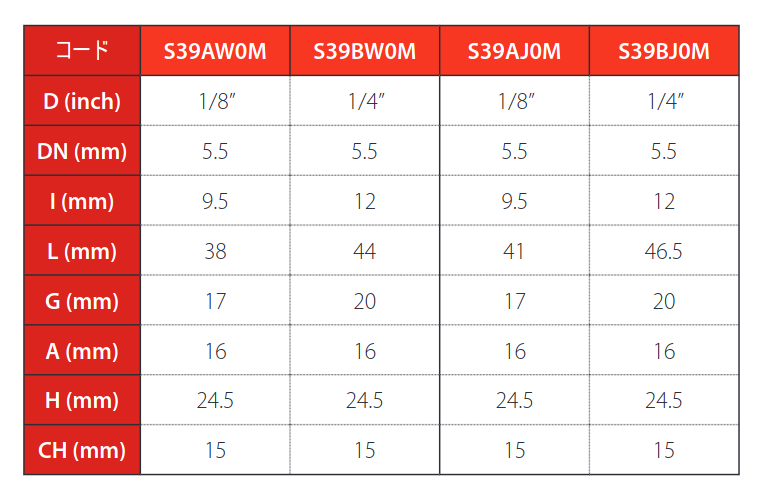

DNは公称流量径を示します。

圧力・温度ダイアグラム

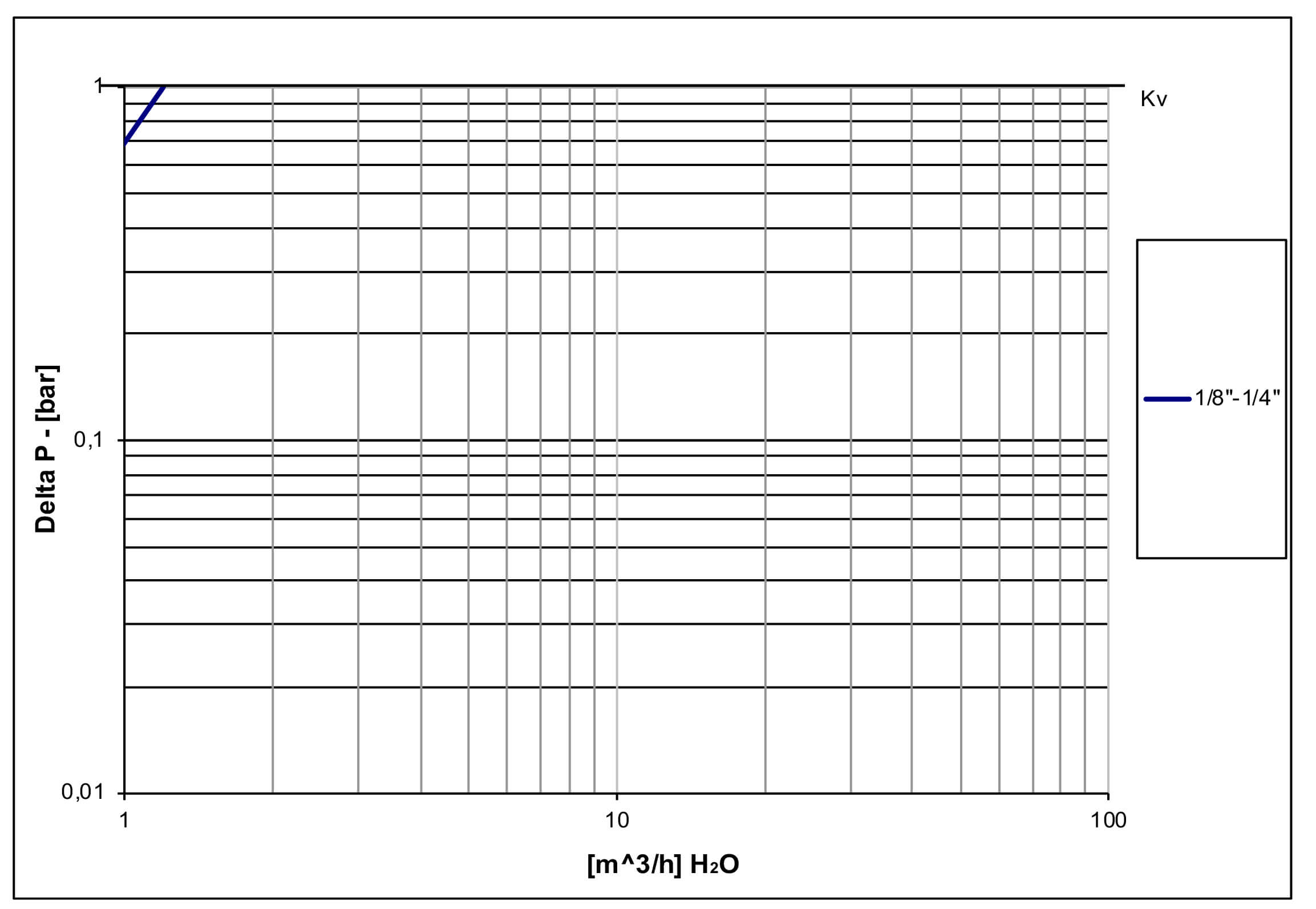

圧力損失チャート

技術情報

製品ラインナップに関するお問い合わせください。
