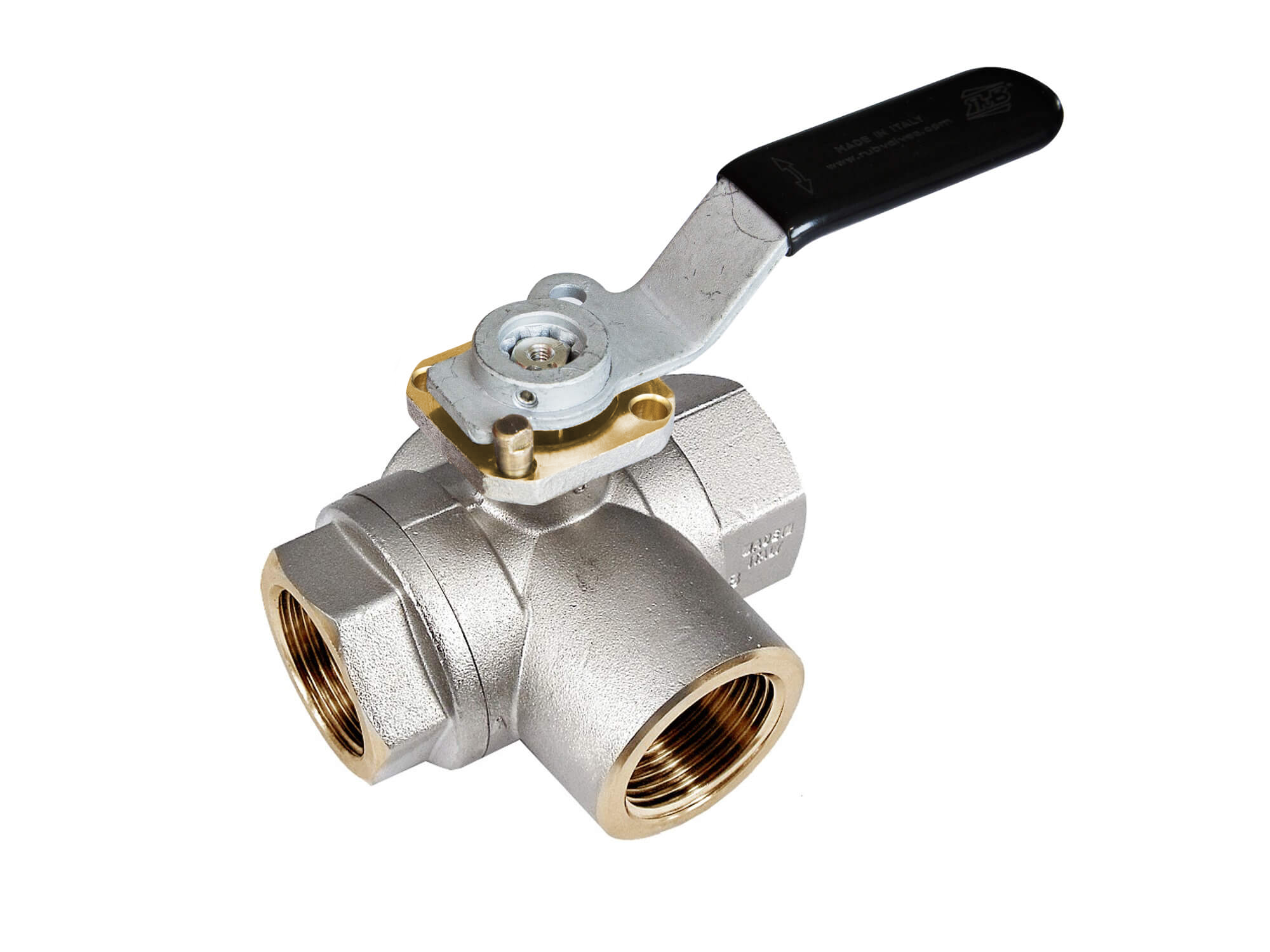

RuB s.7650L は、液体の流れの切り替えに最適な選択であり、操作のしやすさと安全性を確保するために、堅牢でメンテナンス フリーのコンポーネントで設計されています。ハンドルを90°回転させるだけで、液体の流れを一方向から他方向に分岐させるこ とができます。従来の手動操作と最新の自動化デバイスを組み合わせています。また、頑丈なレバーハンドルからISO5211アク チュエータフランジアセンブリへの変換も非常に簡単です。低操作トルクと特殊な摩耗低減自己補償バルブシート設計を特徴 とし、当社の100,000サイクル寿命試験要件を満たしています。バルブは、ハンドル付き、またはRuBアクチュエータが既に取り 付けられている状態で個別に購入することができます。
技術データ
- 100%シールテストを保証
- 金属間可動部なし
- メンテナンスフリー
- シリコンフリー潤滑剤使用
- クロームメッキされた真鍮ボールの高い耐久性
- どのボール方向でも、好パフォーマンスを発揮
- 剛健な作り
- 熱鍛造サンドブラスト処理を施した、外部ニッケルメッキボディ
及びエンドキャップ - ISO 5211、および DIN 3337 に準ずるマウントフランジを
採用し、アクチュエータ接続向けのユニバーサルジョイン
トに対応 - EN12165及びEN12164に準拠する高品質の真鍮材を使用

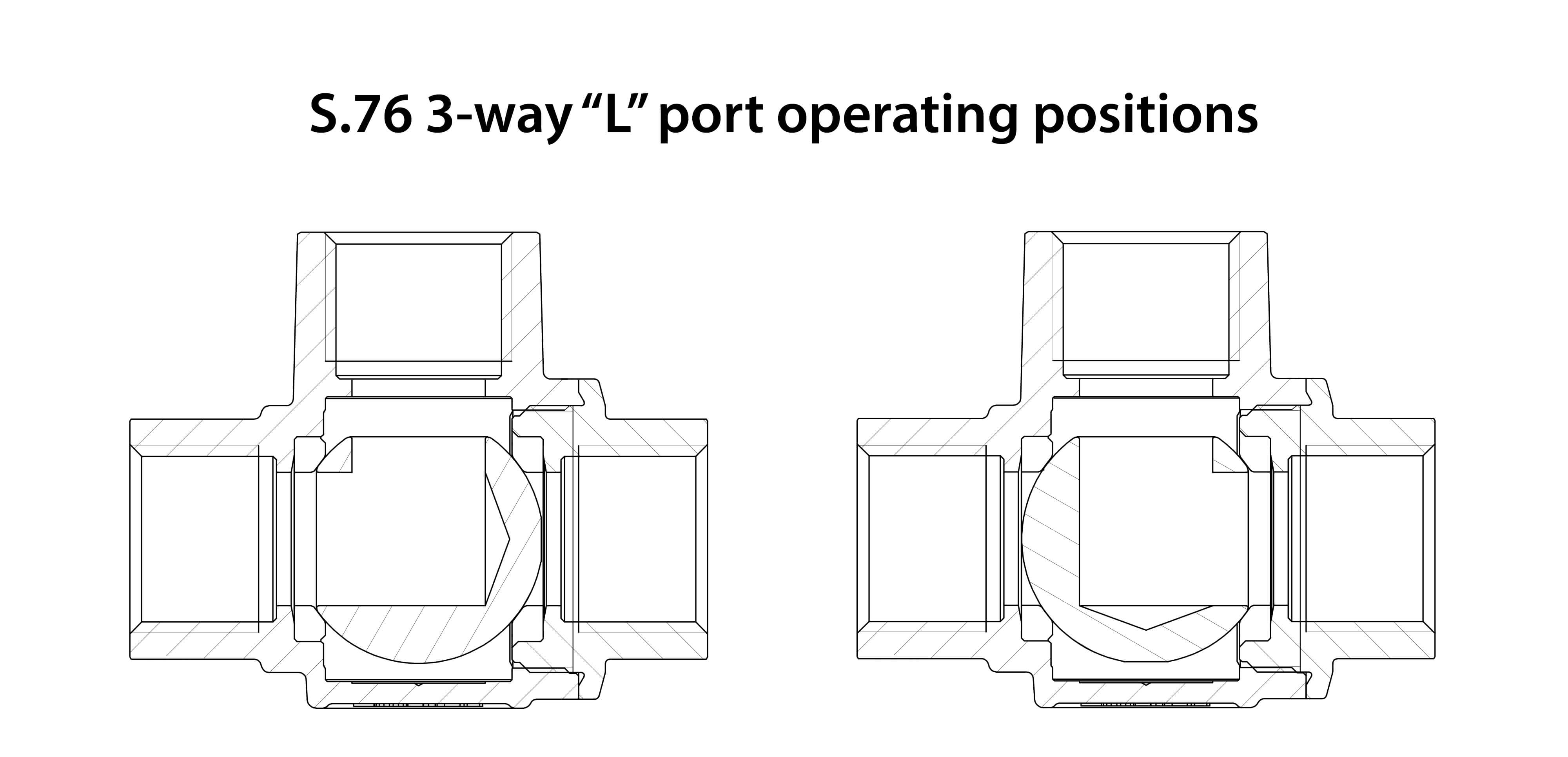

- 3-方 L ポート 設計で、複数流路に対応
- 飛び出し防止設計ステムで安全確保
- 二枚のFPM製Oリングがステムの安全性を確保
- フレキシブルリップ設計の純PTFEシート
- ISO 7/1、BS21 BSPT テーパーネジ仕様(JIS B 0203 相当)
- Geomet® カーボンスティール製レバーを採用。PVCディ
ップコーティングのカバーを採用し耐熱・耐電 - フルボア最大流量を確保
- バルブ稼働中取り外し可能なハンドル
注意: 仕様範囲外の温度や電気負荷を超えないようにしてください

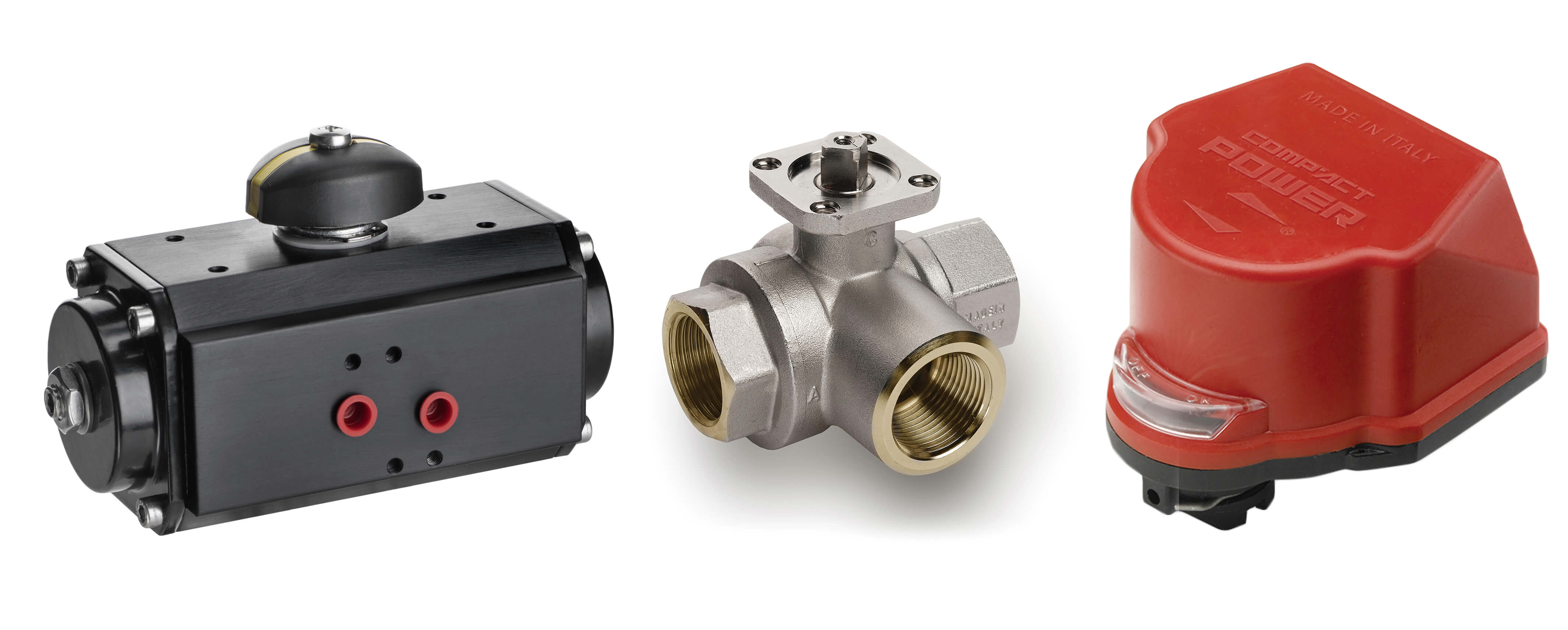

- ラック及びピニオン式 ニューマチッククアクチュエータ (スプ
リングリターン式またはダブルアクティング式) - コンパクトパワー電動アクチュエータ
- ハンドルなし (s.7650)
- スクリュー付きアダプターフランジキット
- EN 10226-1、ISO 228 平行メス x メスネジ
- ANSI B.1.20.1 NPTメネジ構造
- カスタム設計
- ステンレス製ステム (1.4401/AISI 316)
- 4 シート T-ポート設計 (s.7350L)
- 耐圧 ： 3MPa (450 PSI)［常温・通常圧］
- 温度 ： -20℃ ～ +170℃
注意： 流体の凍結はバルブ本体の損傷に繋がる恐れがあります
- RoHS 準拠品
注意： 認証は特定の設計・サイズに適応されます

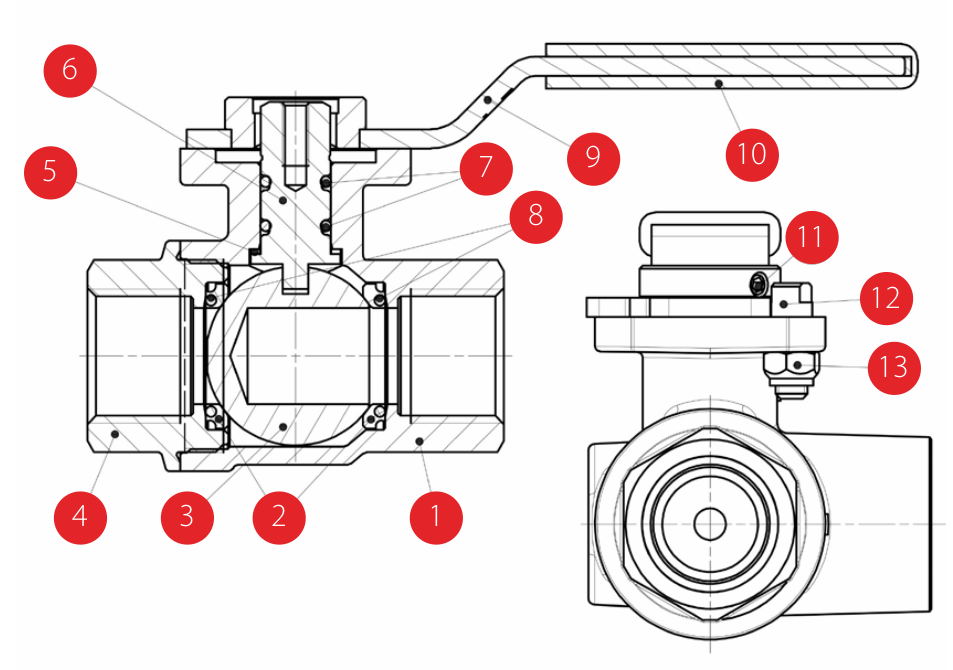

| 部品説明 | 個数 | 材質 |
|---|---|---|
|
ニッケルメッキボディ (外部ニッケルメッキ・内部ニッケルメッキ無し)
|
1
|
CW617N (C3771相当)
|
|
シート
|
2
|
PTFEグラファイト充填15％
|
|
クロームメッキボール
|
1
|
CW617N (C3771相当)
|
|
ニッケルメッキエンドキャップ (外部ニッケルメッキ・内部ニッケルメッキ無し)
|
1
|
CW617N (C3771相当)
|
|
ワッシャー
|
1
|
PTFEカーボン充填25％
|
|
ニッケルメッキステムOリング設計
|
1
|
CW617N (C3771相当)
|
|
Oリング
|
2
|
FPM
|
|
Oリング
|
2
|
FPM
|
|
ジオメット® メッキスチールハンドル
|
1
|
DD11 (EN10111)
|
|
黒いコーティング
|
1
|
PVC
|
|
ステンレス製ネジ
|
1
|
1.4301 / AISI304
|
|
メッキ無しストップ
|
1
|
CW617N (C3771相当)
|
|
亜鉛メッキ鋼ナット
|
1
|
クラス8 (UNI7474)
|

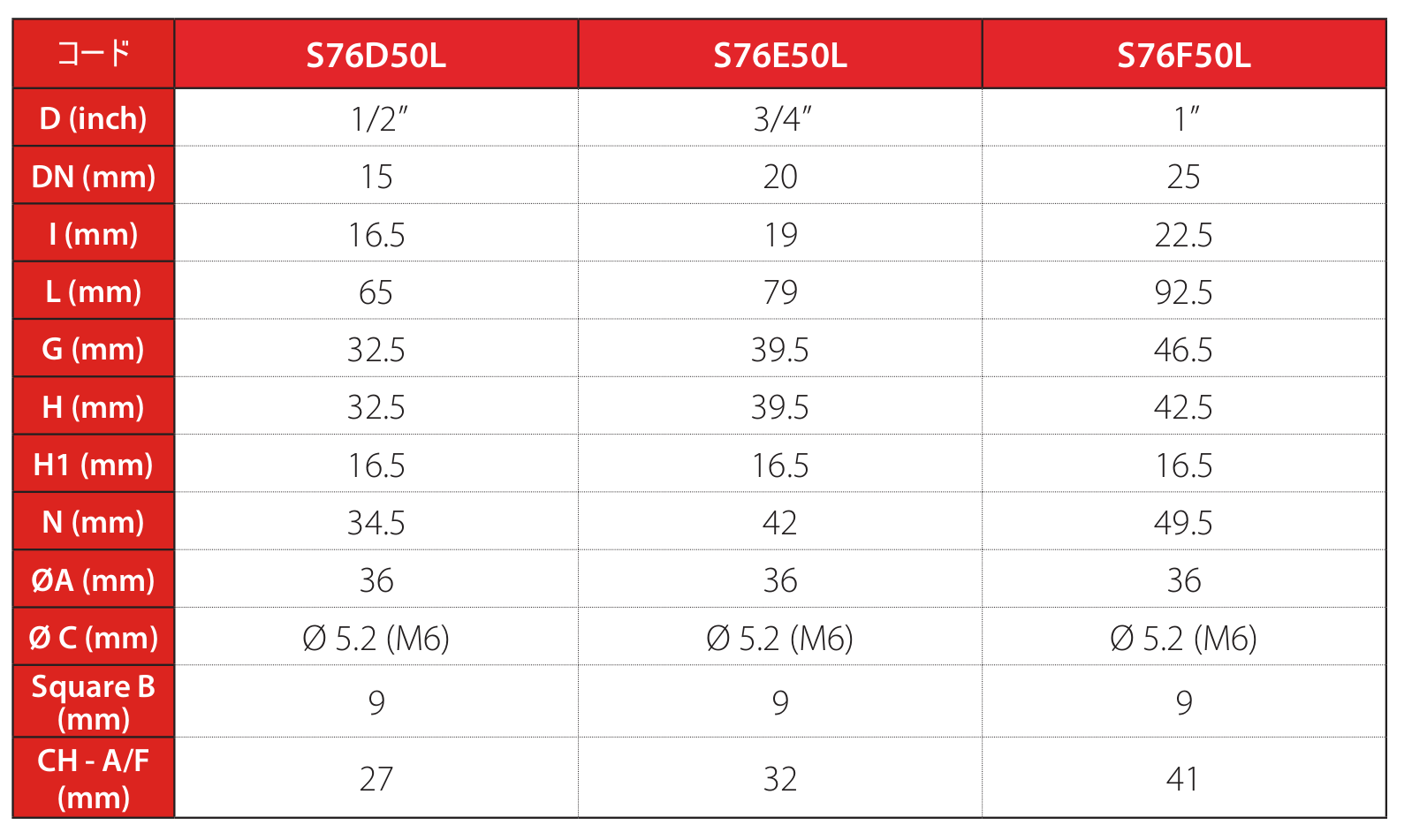

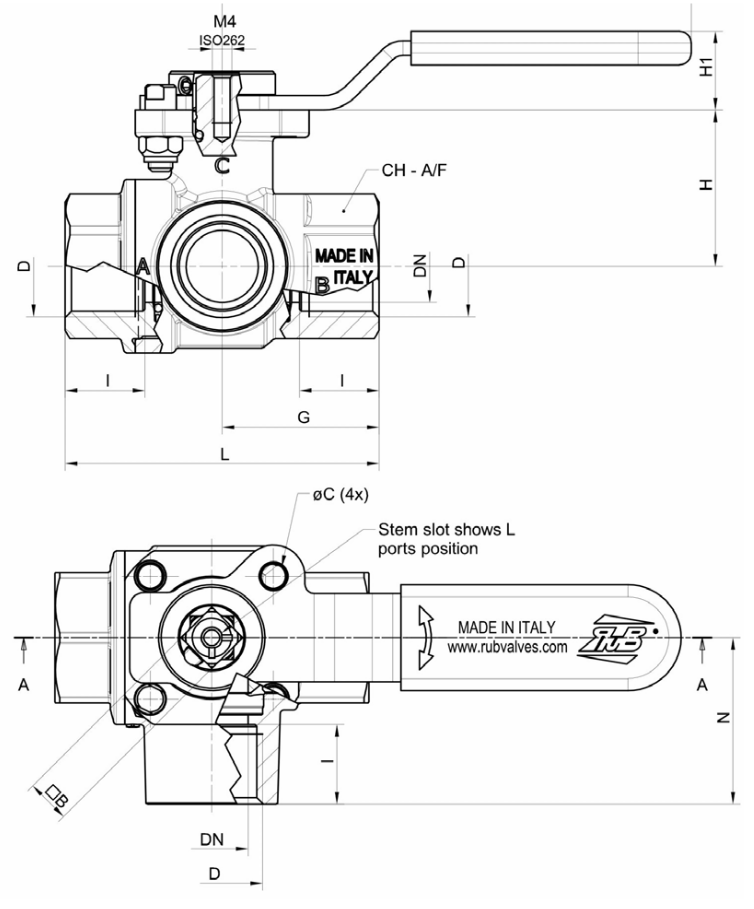

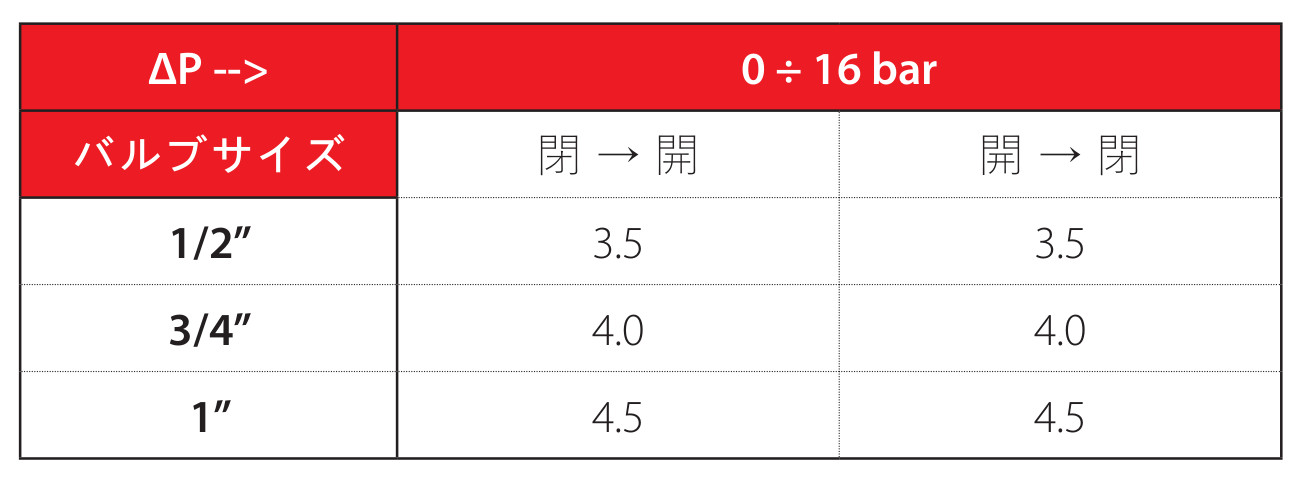

アクチュエータのサイジングNmのトルク
トルク補正係数
バルブのトルクは、周波数、温度、および摩擦特性により、異なります。
摩擦が水に対して、多い場合、少ない場合には下記の係数が適応さ れます。
| 潤滑オイル、または他の液体 | 0.8 |
| LPG, NPG | 1.5 |
| 研磨剤を含む液体など粒子 | 1.5÷2.5 |
