RuBs.7650は、液体の流れの切り替えに最適な選択であり、操作のしやすさと安全性を確保するために、堅牢でメンテナンスフリ ーのコンポーネントで設計されています。ハンドルを90°回転させるだけで、液体の流れを一方向から他方向に分岐させることが できます。従来の手動操作と最新の自動化デバイスを組み合わせています。また、頑丈なレバーハンドルからISO5211アクチュ エータフランジアセンブリへの変換も非常に簡単です。低操作トルクと特殊な摩耗低減自己補償バルブシート設計を特徴とし、 当社の100.000サイクル寿命試験要件を満たしています。バルブは、ハンドル付き、またはRuBアクチュエータが既に取り付けら れている状態で個別に購入することができます。
技術データ
- 100%シールテストを保証
- 金属間可動部なし
- メンテナンスフリー
- シリコンフリー潤滑剤使用
- クロームメッキされた真鍮ボールの高い耐久性
- どのボール方向でも、好パフォーマンスを発揮
- 剛健な作り
- 熱鍛造サンドブラスト処理を施した、外部ニッケルメッキボディ
及びエンドキャップ - ISO 5211、DIN 3337 に準ずるマウントフランジを採用し、
アクチュエータ接続向けのユニバーサルジョイントに対応 - EN12165及びEN12164に準拠する高品質の真鍮材を使用
- 3-方 L ポート 設計で、複数流路に対応
- 飛び出し防止設計ステムで安全確保
- 二枚のFPM製Oリングがステムの安全性を確保
- フレキシブルリップ設計の純PTFEシート
- ISO 7/1、BS21 BSPT テーパーネジ仕様(JIS B 0203 相当)
- フルボア最大流量を確保

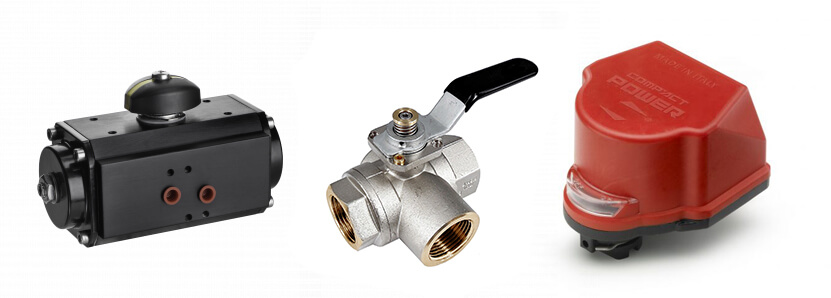

- ラック及びピニオン式 ニューマチッククアクチュエータ
(スプリングリターン式またはダブルアクティング式) - コンパクトパワー電動アクチュエータ
- アクセサリとして、またはすでに取り付けられているロック可
能なハンドル(s.7650L) - スクリュー付きアダプターフランジキット
- EN 10226-1、ISO 228 平行メス x メスネジ
- ANSI B.1.20.1 NPTメネジ構造
- カスタム設計
- ステンレス製ステム (1.4401/AISI 316)
- 4 シート T-ポート設計 (s.7350)
- 耐圧:3MPa (450 PSI)[常温・通常圧]
- 温度:-20℃ ~ +170℃
注意:流体の凍結はバルブ本体の損傷に繋がる恐れがあります
- RoHS 準拠品
注意: 認証は特定の設計・サイズに適応されます

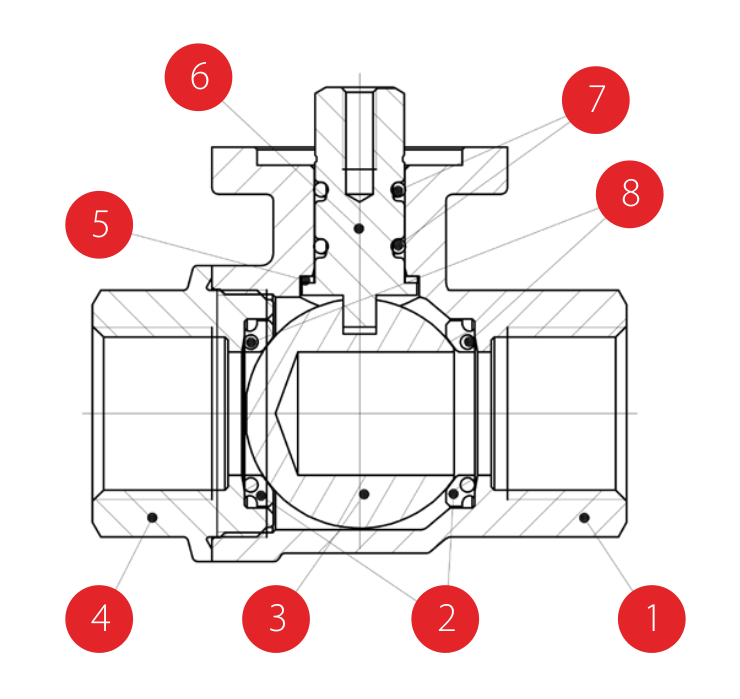

部品説明 | 個数 | 材質 |
---|---|---|
ニッケルメッキボディ (外部ニッケルメッキ・内部ニッケルメッキ無し)
|
1
|
CW617N (C3771相当)
|
シート
|
2
|
PTFEグラファイト充填15%
|
クロームメッキボール
|
1
|
CW617N (C3771相当)
|
ニッケルメッキエンドキャップ (外部ニッケルメッキ・内部ニッケルメッキ無し)
|
1
|
CW617N (C3771相当)
|
ワッシャー
|
1
|
PTFEカーボン充填25%
|
ニッケルメッキステムOリング設計
|
1
|
CW617N (C3771相当)
|
Oリング
|
2
|
FPM
|
Oリング
|
2
|
FPM
|
